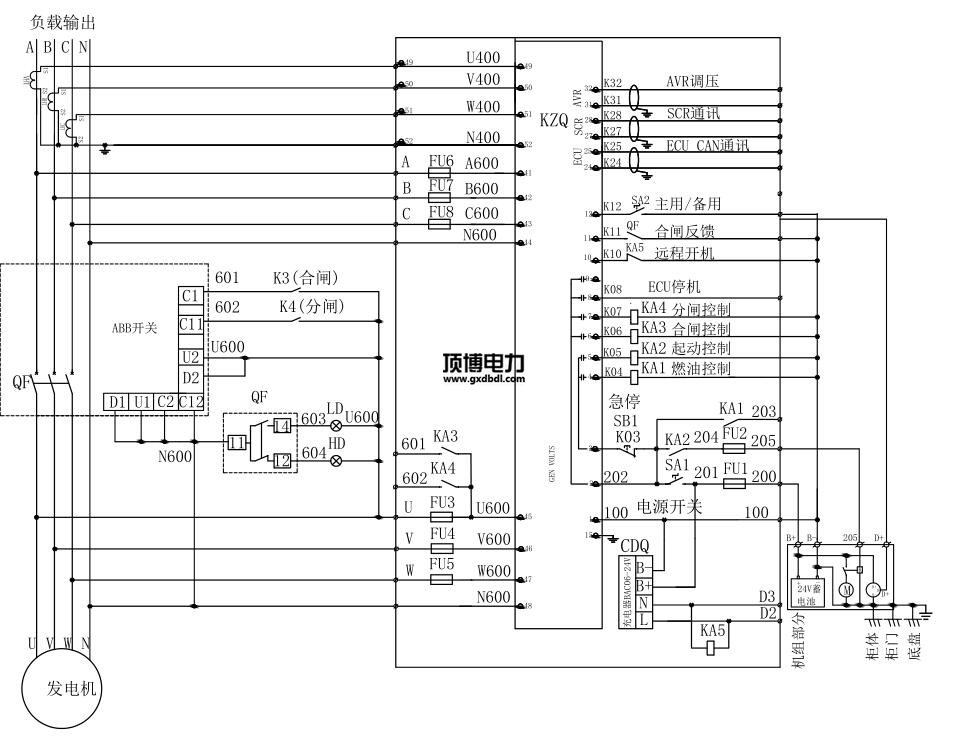

580KW汽油发动机发伺服变频电动机组机并机柜电路电图工作原理：由笔记本充电商AC220V/DC24V，提供了发伺服变频电动机组机设定器所要输入电压电流主机电源DC24V。发伺服变频电动机组机发动后由KA5聊天220V两边继电商输入电压电流一发动数据信息。汽油发动机发伺服变频电动机组机设定器采用数据信息双回路把发伺服变频电动机组机的感应电流、电压电流，频段，钻速等发伺服变频电动机组机的各个参数值数据信息反应到设定器，由设定器放出汇编指令。   当柴油机带生产发电动机再再初始化后，把电带到触点按钮打开柜顶部的主母排。把控器使用机体系实时监控达到千万情况再再初始化汽柴油把控，起步把控，使用DC24V继电热器输入电流值数据走势。带生产发电动机把控器使用电流值评估站双回路，评估站到考虑负荷按钮打开再再初始化电流值，把控器使用KA3继电热器输入电流值重重重合闸数据走势，合上主触点按钮打开断路，负荷按钮打开重重重合闸后重重重合闸指示器灯亮。当把控机体系应该分闸的之时，使用KA四分闸继电热器输入电流值分闸数据走势，主触点按钮打开负荷按钮打开分闸，负荷按钮打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
顺序号	各称	产品型号规格参数	厂家	人数	厂家直销
1	全能式知识体系漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量发动机组整流器	HGM9510	只	2	众智
3	交流电源控制器电源控制器控制器	BAC06A	只	2	众智
4	不同规格的中小型中继电器电路图设备	HH52P    DC24V	只	8	正泰
5	不同规格的中小型期间继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	无线交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆，灰色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.mysc88.cn
